ท่อเหล็กอ่อนกันน้ำร้อยสายไฟ

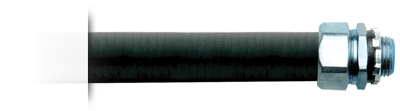

ท่ออ่อนกันน้ำ ชนิด EF – Interlocked





คุณสมบัติท่อ …

  • ทำด้วยเหล็กชุบสังกะสี กันน้ำและความชื้นได้ดี มีความแข็งแรงและยืดหยุ่นสูงมาก
  • หุ้มด้วย PVC คุณภาพมาตรฐานสายไฟ
  • ใช้ป้องกันสายไฟจากการขูดขีด ควัน ฝุ่น คราบน้ำ คราบน้ำมัน
  • เหมาะกับเครื่องจักรโรงงานอุตสาหกรรม และไซโล อาคารสูง อาคารทั่วไป คอมพิวเตอร์
  • ใช้ในที่เปิดโล่งหรือซ่อน การใช้งานต้องการป้องกันจากของเหลงไอหรือของแข็ง
  • ฝังดินโดยตรงและต่อปลายท่อเข้ากล่องหรือเครื่องบริภัณฑ์ไฟฟ้า



ขนาด (นิ้ว)

Size

(Inch)

เส้นผ่าศูนย์กลางภายใน

Inner Diameter

เส้นผ่าศูนย์กลางภานนอก

Outside Diameter

ความหนา PVC

PVC Jetket

Thickness



รัศมีรอบวง

(มม.)

Min. Bending

Radius (mm.)

ความยาวท่อ

Lenght Of Each Roll

ต่ำสุด (มม.)

Min (mm.)

สูงสุด (มม.)

Max (mm.)

ต่ำสุด (มม.)

Min (mm.)

สูงสุด (มม.)

Max (mm.)

 ต่ำสุด (มม.) สูงสุด (มม.) ฟุต (ft.) เมตร (m.)
 1/2" 15.70  16.30  20.80 21.30  1.00  1.35  70  200 60
 3/4"  20.70  21.30  26.00  26.70  1.10  1.55  100  100  30
 1"  26.20  26.90  32.70  33.40  1.70  1.95  180  10  30
 1¼"  35.10  35.70  41.50  42.20  1.25  1.70  200  50  15
 1½"  40.20  40.80  47.40  48.30  1.80  2.30  250  50  15
 2"  51.00  51.80  59.40  60.30  2.40  2.80  450  50  15
 2½"  62.50  64.00  72.10  73.00  2.00  2.50  550  25  7.5
 3"  77.60  78.80  87.70  88.90  2.50  3.20  800  25  7.5
 4"  101.10  102.50  113.20  114.30  2.80  3.03  1200  25  7.5

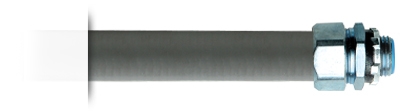

ท่ออ่อนกันน้ำ ชนิด EFF – Non Halogen






คุณสมบัติท่อ …

  • ทำด้วยเหล็กชุบสังกะสี
  • หุ้มด้วย PE เป็น LSZH
  • ใช้ป้องกันสายไฟจากการขูดขีด ควัน ฝุ่น คราบน้ำ คราบน้ำมัน
  • มีคุณสมบัติไม่ลามไฟ อัตราการเกิดควันต่ำ ไม่มีสาร Halogen
  • ใช้ในที่เปิดโล่งหรือซ่อน การใช้งานต้องการป้องกันจากของเหลวไอหรือของแข็ง
  • เหมาะสำหรับอุโมงค์ รถไฟฟ้าใต้ดิน สนามบิน โรงพยาบาล ฯลฯ



ขนาด (นิ้ว)

Size

(Inch)

เส้นผ่าศูนย์กลางภายใน

Inner Diameter

เส้นผ่าศุนย์กลางภายใน

Outside Diameter

ความหนาท่อ (มม.)

Vinyl Sheath

Thickness

รัศมีรอบวง (มม.)

Min. Bending

Radius (mm.)

ความยาวท่อ (ม.)

Lenght Of Each

Roll (m.)

ต่ำสุด (มม.)

Min (mm.)

สูงสุด (มม.)

Max (mm.)

ต่ำสุด (มม.)

Min (mm.)

สูงสุด (มม.)

Max (mm.)
1/2"  15.70 16.30 20.20 20.70 0.05 65 30
3/4"  20.70  21.20  25.50  26.10  0.08 75 30
1"  26.00  26.60  31.60  32.20  0.08 100 30
1¼"  34.70  35.40  40.80  41.50  0.08 125 15
1½"  40.00  40.60  46.60  47.20  1.00 150 15
2"  51.30  51.90  58.10  58.70  1.00 175 15
2½"  62.90  63.30  72.10  73.00  1.00 200 10
3"  77.90  78.70  87.90  88.90  1.20 225 10





 ต้องการไฟล์ catalog โปรดติดต่อฝ่ายขาย Sales@arrowpipe.com
